GONIOMAT A5 відрізняється від звичайних гоніометрів наступними характеристиками:

• Короткий час вимірювання завдяки ручному переміщенню поворотного столика
• Вища точність вимірювань порівняно з лінійкою GONIOMAT M завдяки використаному приводу
• Прецизійний підшипник і надійний привод, що не потребує обслуговування
• Не потрібне стиснене повітря
• Спеціальний високоточний автоколіматор з великим діапазоном вимірювання та цифровою камерою
• Тривимірне захоплення та обробка автоколімаційних зображень
• Інтегрований лазерний вказівник для зручного виявлення найменших поверхонь зразка
• Вбудований оптичний аналіз даних вимірювань за допомогою трасування променів

Процес вимірювання

• Оператор розміщує зразок на вимірювальному столі
• Оператор вибирає тип зразка (призма, полігон тощо) через меню програмного забезпечення
• Оператор запускає автоматичний процес вимірювання
• Програмне забезпечення визначає всі положення поверхні, автоматично обертаючи вимірювальний стіл
• Програмне забезпечення реконструює геометрію призми, використовуючи аналіз оптичного трасування променів на основі даних вимірюваннь
• Програмне забезпечення виводить кути поверхні

Конфігурація системи

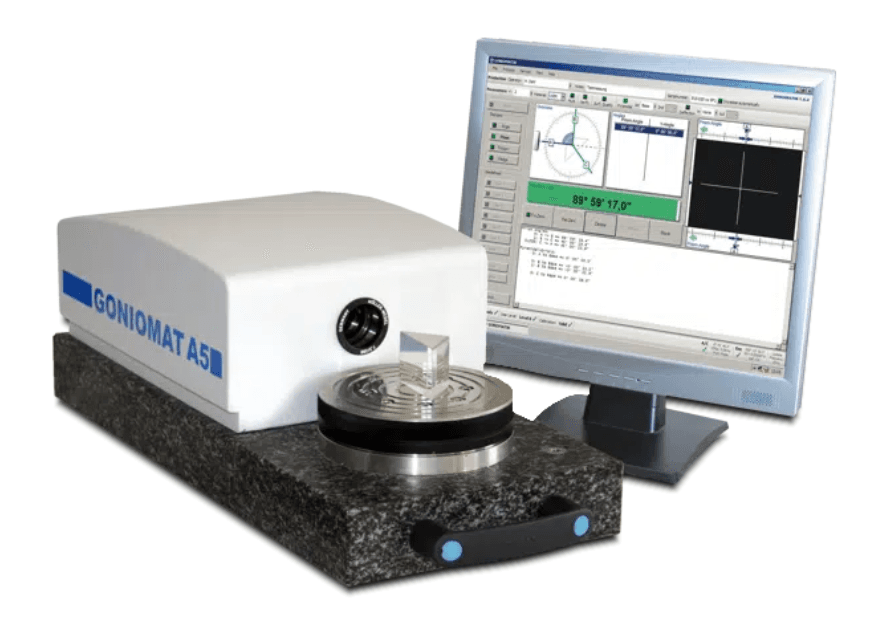

GONIOMAT A5 складається з моторизованого обертового столика (1) із приводом без люфту (2), змінних опорних столиків із триточковою опорою, кутового енкодера (3), електронного автоколіматора (4) з USB-з’єднанням та програмного забезпечення GONIOMATIK (5).

Програмне забезпечення автоматично визначає положення автоколімаційного зображення відповідно до поточного положення обертового столика.

Точне центрування поверхонь зразка відносно оптичної осі автоколіматора не є обов’язковим.
