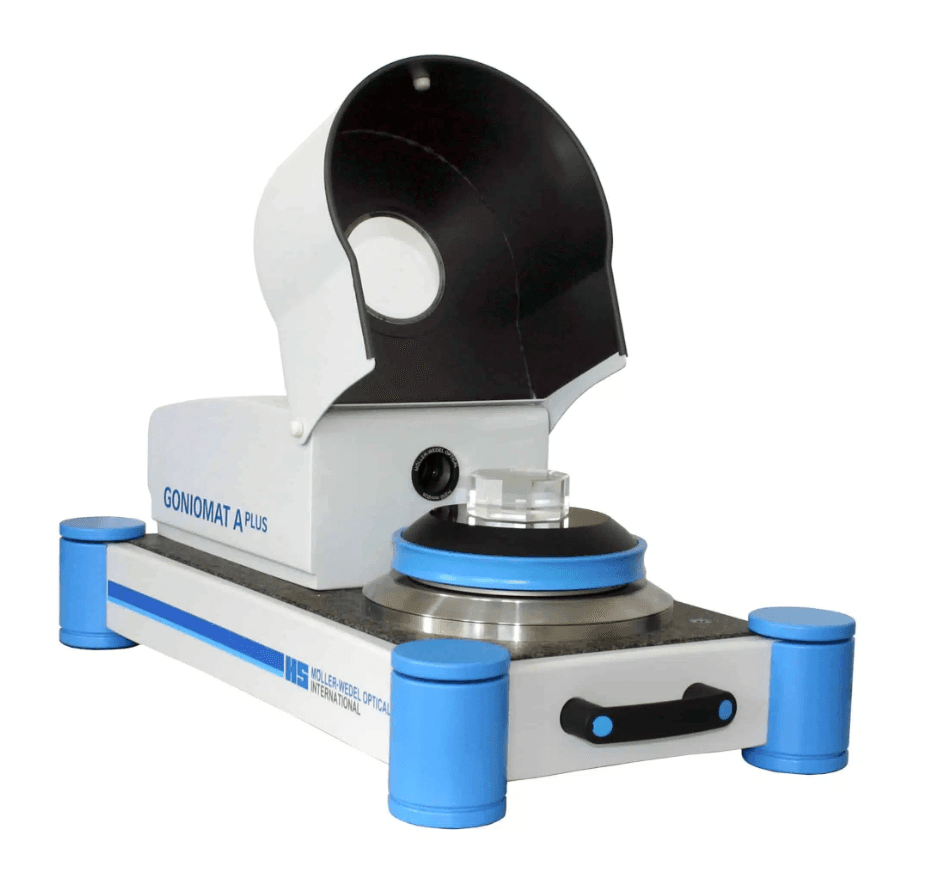

Повністю автоматичний гоніометр GONIOMAT A PLUS – ідеальний вимірювальний прилад для вимірювання та контролю кутів, оптичних призм, багатокутних дзеркал, клинів та еталонних мір довжин. Високоточна механіко-оптична конструкція та інноваційне апаратне й програмне забезпечення гарантують високу надійність результатів вимірювання та відмінну точність 0,4 кутової секунди.

GONIOMAT A Plus відрізняється від звичайних гоніометрів наступними характеристиками:

• Економія часу завдяки використанню “віртуально нахиленії платформи”
• Автономне та надійне розділення зображень у разі множинних відбитих зображень
• Прецизійні підшипники з приводом без люфту, що не потребує обслуговування та кутовим енкодером
• Не потрібне стиснене повітря
• Високоточний електронний автоколіматор з великим діапазоном вимірювання та цифровою камерою
• Тривимірне захоплення та обробка автоколімаційних зображень
• Інтегрований лазерний вказівник для зручного виявлення найменших поверхонь зразка
• Інтегрована вимірювальна комірка
• Підключення всієї системи через один USB-кабель

Процес вимірювання

• Оператор розміщує зразок на вимірювальному столі
• Оператор вибирає тип зразка (призма, полігон тощо) через меню програмного забезпечення
• Оператор запускає автоматичний процес вимірювання
• Програмне забезпечення визначає всі положення поверхні, автоматично обертаючи вимірювальний столик
• Програмне забезпечення реконструює геометрію призми, використовуючи аналіз оптичного трасування променів на даних вимірювання
• Програмне забезпечення виводить кути поверхні

Конфігурація системи

GONIOMAT A Plus складається з круглого столика з прецизійним підшипником і приводом без люфту, змінних вимірювальних столиків із триточковою опорою, кутового енкодера, електронного автоколіматора з USB-інтерфейсом, приводу та програмного забезпечення GONIOMATIK. Програмне забезпечення автоматично обчислює точне положення поверхонь на основі автоколімаційного зображення та відповідного положення енкодера.
