DDS050/M

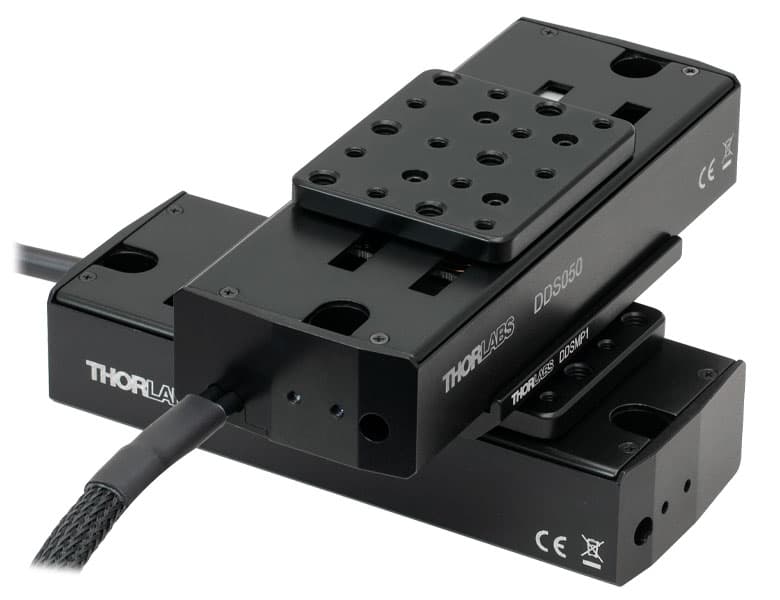

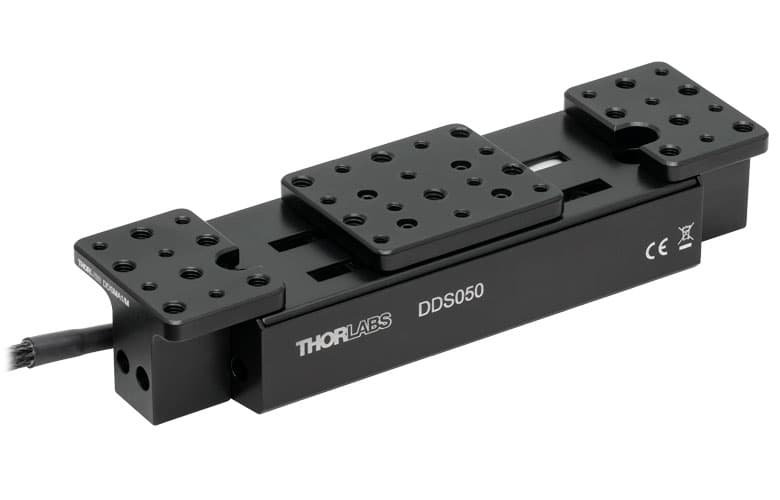

Thorlabs DDS050/M компактна лінійна платформа з прямим приводом
Запросити прорахунок
Платформа DDS050(/M) розроблена для задач, де потрібне високошвидкісне переміщення та висока точність позиціонування.
Перейти до повного опису
Опис продукту
Лінійна платформа позиціонування 50 мм з сервомотором прямого приводу
Платформа DDS050(/M) розроблена для задач, де потрібне високошвидкісне переміщення та висока точність позиціонування. Ідеально підходить для застосувань, таких як сканування поверхні, картографування або збір даних у русі, коли камеру або зонд необхідно переміщувати з постійною швидкістю під час вимірювання.
Особливості:
- Прямий привід на основі сервомотора постійного струму — забезпечує надзвичайно плавний та точний рух без люфтів.
- Діапазон переміщення: 50 мм
- Висока точність та стабільність завдяки замкненій системі зворотного зв’язку
- Точне позиціонування у поєднанні з контролером KBD101
Технічні характеристики
Довжина ходу50 мм
Макс. швидкість500 мм/с
Мін. швидкість70 нм/с
Прискорення (макс.)5000 мм/с2
Прискорення (макс.) при навантаженні 0,9 кг500 мм/с2
Роздільна здатність500 нм
Двонапрямна повторюваність±1.5 мкм
Мін. інкрементальне переміщення5.0 мкм
Горизонтальна вантажопідйомність0.9 кг
Абсолютна точність по осі±6.5 мкм
Прямолінійність / Площинність±5.0 мкм
Точність по куту нахилу (Pitch)±175 мкрад
Точність по розвороту (Yaw)±175 мкрад
Безперервна сила двигуна0.8 Н
Пікова сила двигуна (5 с)2.0 Н
Тип підшипникаПрецизійний рециркуляційний лінійний підшипник з високою жорсткістю
Кінцеві вимикачіМагнітний датчик на кожному кінці платформи
Робоча температуравід 5 до 40 °C
Тим двигунаБезщітковий лінійний двигун постійного струму
Розміри145.0 мм x 57.0 мм x 35.0 мм
Вага (з кабелями)600 г
Довжина кабелю1 м
