- Високоміцна поворотна платформа HDR50/M з центральним отвором із різьбою SM2
HDR50/M
Thorlabs HDR50/M високоміцна поворотна платформа з центральним отвором із різьбою SM2
Запросити прорахунок
Посилена поворотна платформа HDR50(/M) забезпечує моторизоване, безперервне обертання та може витримувати навантаження до 50 кг
Перейти до повного опису
Опис продукту
Високоміцна поворотна платформа HDR50(/M) з центральним отвором із різьбою SM2

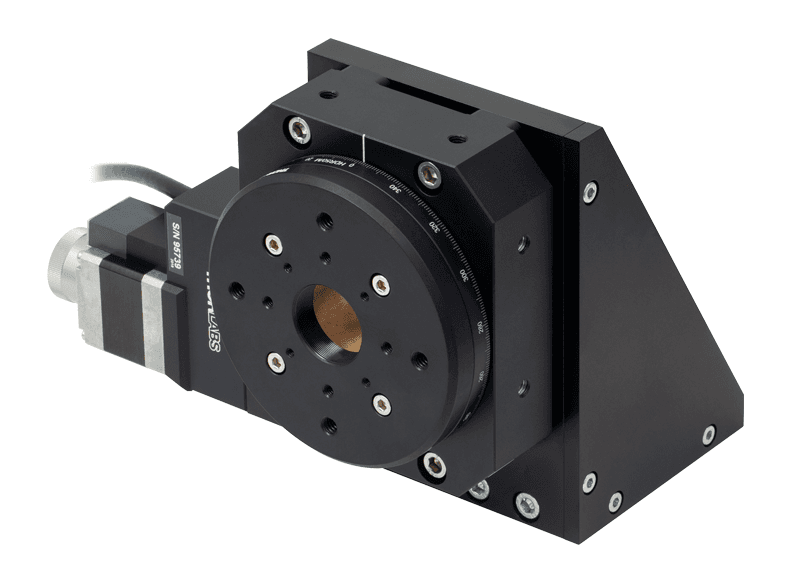

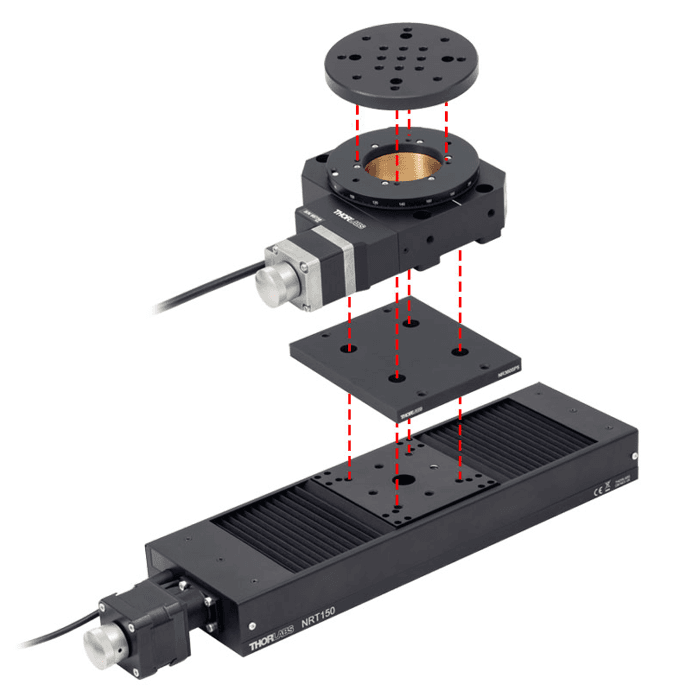

Поворотна платформа HDR50(/M) призначена для роботи з високими навантаженнями та оснащена центральними різьбовими отворами формату SM2. Вертикальний монтаж можливий через бокові отвори або за допомогою кутового кронштейна NR360SP2. Для встановлення на лінійні платформи серій LNR50 або NRT використовуйте адаптер NR360SP5.
Технічні характеристики
КонструкціяАлюмінієвий корпус та анодована платформа
Обертання360° безперервне обертання
Макс. вантажопідйомність (по осі обертання)50 кг
Механізм приводуЧерв'ячний привід
Передатне число66:1
Кінцевий вимикачБезконтактний на ефекті Холла
Тип двигуна2-фазний кроковий двигун
Двонаправлена повторюваність±350 мкрад
Двонаправлена точність±820 мкрад
Мін. інкрементальний рух0.8 мкрад
Макс. швидкість50°/ с
Макс. прискорення80°/ с
Макс. крутний момент6 Н•м
Робоча температуравід 5° до 40°C
Рекомендований контролерBSC201
Вага1.52 кг
