GO-PEP

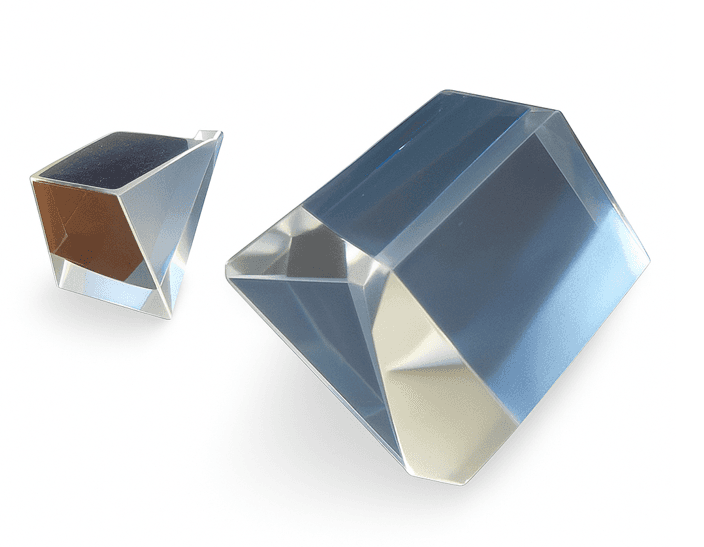

Gora Optics кастомізовані пентапризми
Запросити прорахунок
Кастомізовані пентапризми з різних оптичних матеріалів, різних розмірів та покриттям
Перейти до повного опису
Опис продукту
Пентапризма — це п’ятигранна відбивна призма, що забезпечує стабільне відхилення променя світла на 90°, незалежно від кута входу. Вона широко використовується для формування точного прямого кута в оптичних схемах та приладах.
Також виготовляються половинчасті пентапризми (half-penta prisms), які відхиляють світло на 45° — ідеально підходять для компактних оптичних систем або дзеркальних рішень.
Seltok Instuments надає послуги з виробництва кастомізованих пентапризм на замовлення з наступних матеріалів:
- BK7
- UV Fused Silica
- N-BK7
- CaF2
- N-SF11
- H-BaK4
- H-BaK7
- N-BaK1
- MgF2
- Crystal Quartz
- Optical Crown
- N-SF10
- N-Lak21
- N-SF2
- N-F2
- Sapphire
- Silicon
- ZnSe
- Germanium
Доступні наступні покриття:
- Відбивне покриття (Reflective coating)
- AR-покриття (антивідбивне)
- Інші варіанти покриття — за запитом
Технічні характеристики
Матеріалпо запиту
Допуск розміру+0.00/-0.10 мм ; +0.00/-0.20 мм
Площинність (на 25 мм при 632,8 нм)L-L/2 ; L/4-L/8
Допуск на відхилення кута променя 90°1-3 кутових мін. ; 10/-10 кутових мін.
Допуск на відхилення кута променя 45°20/-20 кутових сек. ; 3/-3 кутових сек.
Якість поверхні40-20 ; 80-50
Фаска0.05-0.2
ПокриттяAR, додаткові захисні покриття за запитом
