LTS300C/M

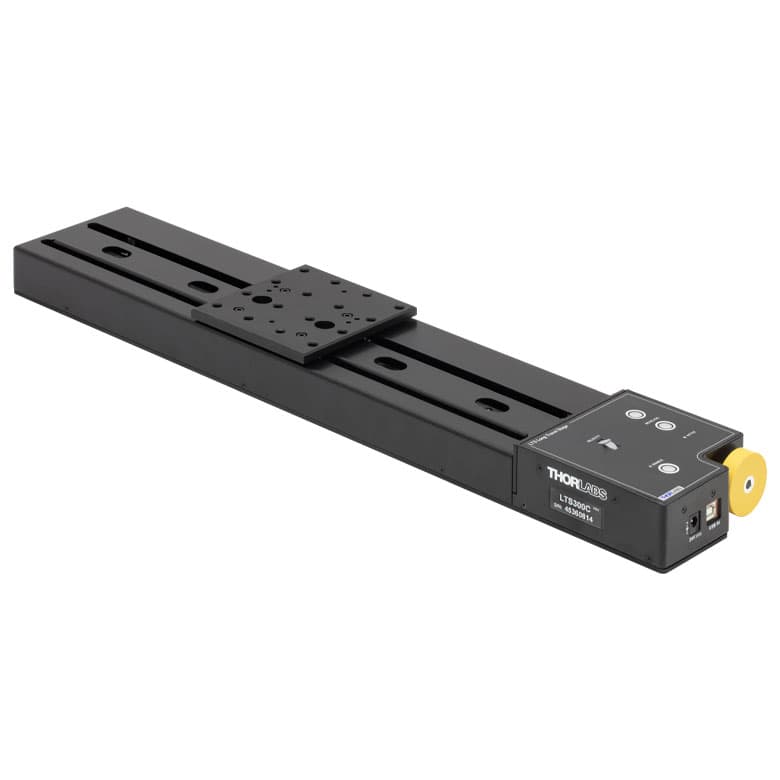

Thorlabs LTS300C/M моторизована одноосьова платформа лінійного переміщення з вбудованим контролером
Запросити прорахунок
Запросити прорахунок
Моторизована лінійна платформа Thorlabs LTS300C/M забезпечує хід до 300 мм та оснащена вбудованим кроковим двигуном і контролером, що робить її ідеальним рішенням для задач прецизійного позиціонування.
Опис продукту

Лінійна платформа позиціонування Thorlabs LTS300C/M з кроковим двигуном та вбудованим контролером

Платформа Thorlabs LTS300C/M спеціально розроблена для застосувань, де потрібна висока вантажопідйомність, точність та повторюваність, зокрема у системах вимірювань, оптичному тестуванні та контролі якості.

Особливості:

  • Діапазон переміщення: 300 мм

  • Вбудований контролер крокового двигуна

  • Управління:

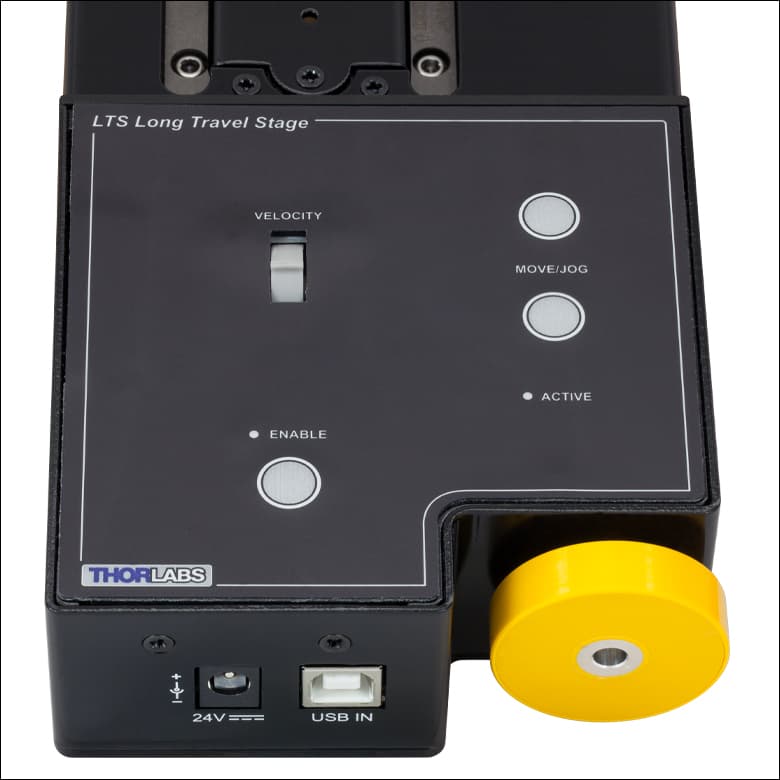

    ▸ Ручне — за допомогою вбудованої клавіатури
    ▸ Віддалене — через ПК (інтерфейс Kinesis)

  • Навантажувальна здатність:
    ▸ Горизонтальне — до 15 кг
    ▸ Вертикальне — до 4 кг

  • Максимальна швидкість переміщення: до 50 мм/с

  • Двонапрямна повторюваність: <±2 мкм

  • Точність переміщення: <±5 мкм

  • Можливість конфігурації в XY, XZ або XYZ системи

  • Монтаж: різьбові отвори 1/4″-20 (M6), зручні для кріплення стандартних оптомеханічних компонентів

  • Блок живлення в комплекті

Технічні характеристики
Довжина ходу300 мм
Горизонтальна вантажопідйомність15 кг (макс), < 12 кг (рекомендовано)
Вертикальна вантажопідйомність4 кг (макс)
Двонапрямна повторюваність< ±2 мкм
Осьова точність після калібрування< ±5 мкм
Максимальне прискорення50 мм/с2 по горизонталі, 5 мм/с2 по вертикалі
Макс. горизонтальна швидкість50 мм/с
Макс. вертикальна швидкість3 мм/с
Стабільність швидкості± 1 мм/с
Точність по куту нахилу (Pitch)< 0.022°
Точність по розвороту (Yaw)< 0.06°
Мін. досяжне інкрементальне переміщення0.1 мкм
Мін. повторюване інкрементальне переміщення4 мкм
Макс. відносна точність0.12 %
Точність нульової позиції±0.6 мкм
Швидкості двигунадо 3000 об/хв
Напруга живлення двигуна24 В
Потужність двигунадо 25 Вт (пік) / 12,5 Вт (середній)
Кількість мікрокроків на один повний крок2048
Кількість мікрокроків на оберт двигуна409,600
КонструкціяАлюмінієва конструкція з прецизійними рециркуляційними лінійними підшипниками
Вага3 кг
USB кабель1.5 м
