MTS100(/M)-Z8

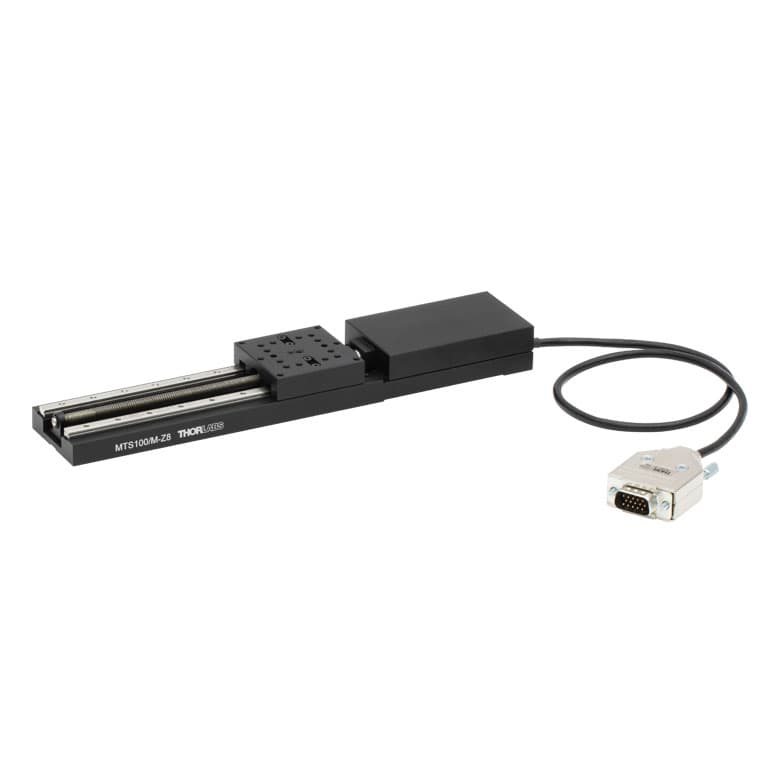

Thorlabs MTS100(/M)-Z8 моторизована одноосьова низькопрофільна платформа лінійного переміщення
Запросити прорахунок
Моторизована платформа Thorlabs MTS100(/M)-Z8 забезпечує лінійне переміщення в одному напрямку та має низький профіль, що ідеально підходить для компактних оптичних або наукових систем де обмежений простір по висоті.
Перейти до повного опису
Опис продукту
Низькопрофільна моторизована лінійна платформа Thorlabs MTS100(/M)-Z8
Ключові особливості:
-
Платформа оснащена одним центральним різьбовим отвором 8-32 (M4 x 0,7) та вісімнадцятьма отворами 4-40 (M3 x 0,5) для надійного монтажу оптомеханіки безпосередньо на рухому частину.
-
Основа платформи побудована на подвійному наборі лінійних напрямних з рециркуляційними кульковими підшипниками, що забезпечує плавне переміщення з низьким рівнем тертя.
Додаткове обладнання:
-
Контролер KDC101 K-Cube®
-
Блок живлення KPS101
Технічні характеристики
Довжина ходу100 мм
Повторюваність15 мкм
Люфт<6 мкм
Швидкість2.4 мм/с (макс.)
Прискорення4.5 мм/с2 (макс.)
Теоретичне мін. інкрементальне переміщення0.03 мкм
Мін. інкрементальне переміщення0.8 мкм
Точність100 мкм
Точність нульового позиціювання±4.0 мкм
Вертикальна вантажопідйомністьрекомендовано : <4.0 кг; максемальна: 4.5 кг
Горизонтальна вантажопідйомністьрекомендовано : <10 кг; максемальна: 12 кг
Точність по куту нахилу (Pitch)1300 мкрад
Точність по розвороту (Yaw)1000 мкрад
Вага0.43 кг
Програмне забезпеченняKinesis та XA
Тип двигунаЩітковий сервопривід постійного струму
Напруга живлення двигуна6 В пост. струму
Зворотний зв’язокЕнкодер на ефекті Холла
Роздільна здатність енкодера29 нм
Кількість імпульсів енкодера на оберт гвинтової пари34,555
Передавальне відношення планетарного редуктора67.49:1
Довжина кабелю0.5 м
Рекомендований контролерKDC101
