MST602

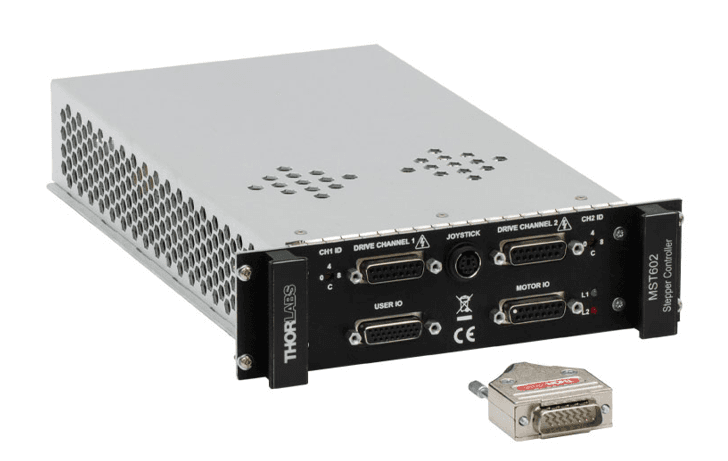

Thorlabs MST602 модульний двоканальний контролер крокового двигуна
Запросити прорахунок
MST602 — двоканальний модульний контролер крокових двигунів з високою роздільною здатністю для монтажу у 19-дюймову стійку
Перейти до повного опису
Опис продукту
MST602 призначено для роботи з двофазними біполярними кроковими двигунами потужністю до 50 Вт, з енкодером або без нього, та повністю сумісний з нанопозиціонерами й лінійними платформами Thorlabs, оснащеними кроковими моторами.
Особливості:
- Два незалежні канали керування кроковими двигунами
- Високоточне мікрокрокове керування, для задач надточного позиціонування
- Стабільна та передбачувана робота на низьких швидкостях (для застосувань, чутливих до зміни швидкості)
- Підтримка двофазних біполярних крокових двигунів з живленням до 48 В і піковою потужністю до 50 Вт
- Диференційований зворотний зв’язок з енкодера (QEP-входи) для замкненого позиційного керування
- USB Plug-and-Play
- Порт керування двигуном
- Пакет програмного забезпечення Kinesis® у комплекті
- Повна програмна сумісність з усіма контролерами руху Thorlabs
Технічні характеристики
Роз’єм приводу двигуна (15-контактний, D-тип, розетка) на каналВихід приводу двигуна, Вхід енкодера
Роз’єм керування I/O (15-контактний, D-тип, розетка)Вхід покрокового переміщення вперед/назад (TTL-рівень), Живлення 5 В (макс. 100 мА), Увімкнення/вимкнення міжблокування (окремо для кожного каналу),
4 логічні входирівень TTL
4 логічні виходиз відкритим колектором
Вхід тригерарівень TTL
Вихід тригераз відкритим колектором
2 аналогові входи0–10 В однополярний (12-біт)
Роздільна здатність двигуна2048 мікрокроків на один повний крок
Напруга живлення двигунадо 48 В
Потужність приводу двигунадо 50 Вт (пікова)
Швидкість обертання двигунадо 3000 об/хв (для двигуна на 200 повних кроків)
Смуга пропускання енкодера500 кГц
Розміри (Ш x Г x В)190 мм x 270 мм x 50 мм
Вага1,5 кг
