RBD201

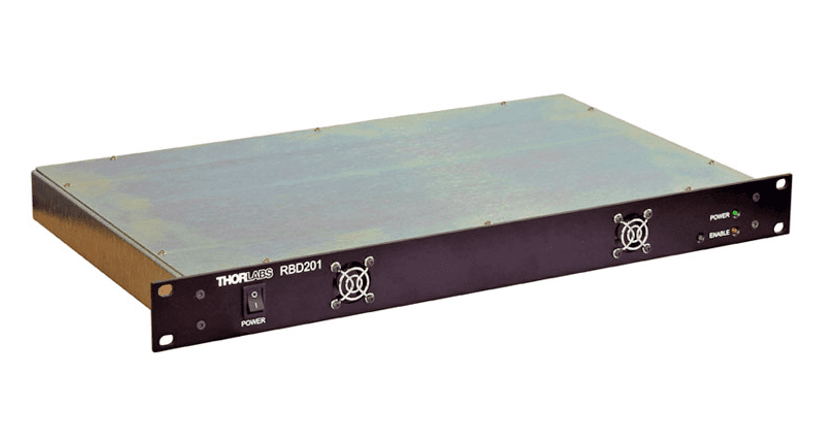

Thorlabs RBD201 одноканальний контролер для безщіткового трифазного сервопривода
Запросити прорахунок
Контролер RBD201 розроблений для високошвидкісного та високоточного керування трифазними безщітковими сервомоторами постійного струму.
Перейти до повного опису
Опис продукту
Контролер RBD201 розроблений для високошвидкісного та високоточного керування трифазними безщітковими сервомоторами постійного струму, ідходить для інтеграції в 19-дюймові стійки (висота – 1U).
Особливості:
- Сумісність із повним модельним рядом 3-фазних BLDC-сервомоторів Thorlabs

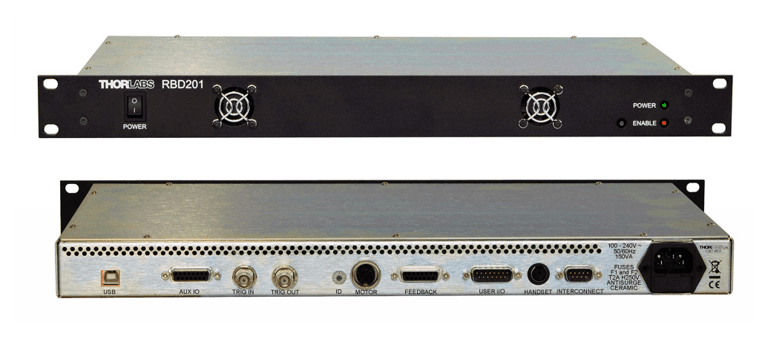

- USER I/O port — вид сигналів енкодера для моніторингу
- Порт AUX I/O — цифрові входи/виходи для зовнішньої інтеграції
- Повна підтримка програмного забезпечення Kinesis®
- Інтеграція з усіма системами автоматизації руху Thorlabs
Технічні характеристики
Кількість каналів1
Роз’єм приводу двигуна8-контактний круглий DIN, розетка
Роз’єм енкодера15-контактний D-тип, розетка
Номінальний вихідний струм2,5 А
Частота ШІМ40 кГц
Режими роботипозиційний та швидкісний
Алгоритм керування16-бітний ПІД регулятор
Профіль швидкостітрапецієподібний / S-крива
Розрядність лічильника позиції32 біти
Зворотний зв’язок по позиціїінкрементний енкодер
Смуга пропускання енкодера2,5 МГц (до 10 млн імпульсів/с)
Живлення енкодера5 В
AUX роз'єм5-контактний D-тип, розетка
Живлення150 ВА, 100–240 В змінного струму, 50–60 Гц, запобіжник - 2,0 А
Розміри 482,6 мм × 264,8 мм × 43,7 мм
Вага3,4 кг
