Переваги системи:

• Швидке перемикання між різними режимами вимірювання. Завдяки вдосконаленій конструкції не потрібно витрачати час на зміну вимірювальних вузлів.
• Безпосереднє зчитування результатів вимірювання на окремому дисплеї. Усі розрахунки, необхідні для оцінки вимірювання негативної та позитивної фокусної відстані, відображаються на дисплеї. Результати можна зберігати в таблиці та передавати на комп’ютер для документування. Програмне забезпечення має довідник по роботі з системою, що дозволяє швидко ознайомитися з принципом роботи приладу навіть недосвідченому оператору.
• Точне позиціонування площин зображення відбувається завдяки виведенню зображення сітки на екран монітора.
• Повний контроль над процесом вимірювання забезпечується завдяки ручному налаштуванню.

Типові застосування:

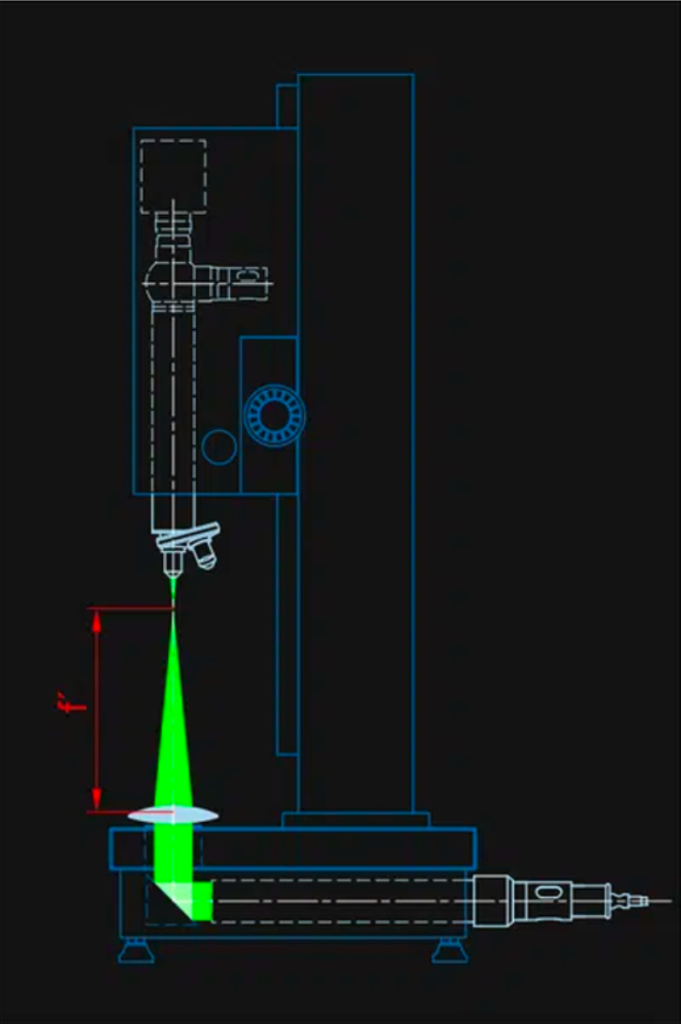

Вимірювання позитивної ефективної фокусної відстані

Вимірювальний колліматор проеціює зображення сітки на нескінченність. Зразок формує зображення цієї сітки у своїй фокальній площині. Розмір зображення сітки залежить виключно від відомої фокусної відстані об’єктива колліматора та фокусної відстані зразка, яку необхідно виміряти. Вимірювання розміру проєктованого зображення сітки за допомогою зчитувального телескопа, що складається з автоколіматора та ахроматичної насадки, дозволяє визначити фокусну відстань зразка. Процес вимірювання керується через меню блоку індикації. Для вимірювання позитивних фокусних відстаней можуть використовуватись комбінації 1, 2, 3, 4.

Технічні характеристики:

• Діапазон фокусної відстані (мм): 5 … 500
• Діапазон фокусної відстані (мм) (у поєднанні з конвертером): 1 … 100
• Чиста апертура (мм): 28
• Максимальний діаметр зразка (мм): 200
• Відтворюваність: 0,04%…0,2%
• Точність вимірювання: 0,3%

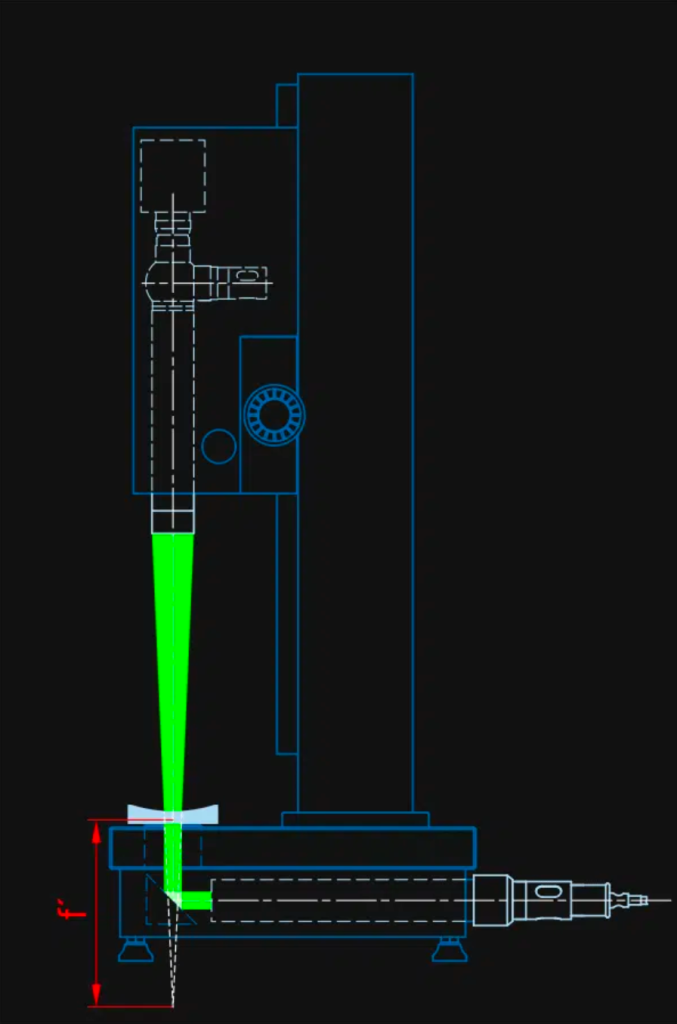

Вимірювання негативної ефективної фокусної відстані

Вимірювальний коліматор проектує зображення сітки на нескінченність. Зразок створює віртуальне зображення сітки в її фокальній площині. Вимірювання розміру віртуального зображення сітки за допомогою зчитувального телескопа, що складається з автоколіматора та ахроматичної насадки, дозволяє визначити фокусну відстань зразка. Процес вимірювання виконується за допомогою меню та керується з дисплея. Для вимірювання негативних фокусних відстаней можна використовувати комбінації 2, 3, 4.

Технічні характеристики:

• Діапазон фокусної відстані (мм): -5 … -580
• Діапазон фокусної відстані (мм) (у поєднанні з конвертером): -1 … -115
• Чиста апертура (мм): 28
• Максимальний діаметр зразка (мм): 200
• Відтворюваність: 0,04%…0,2%
• Точність вимірювання: 0,3%

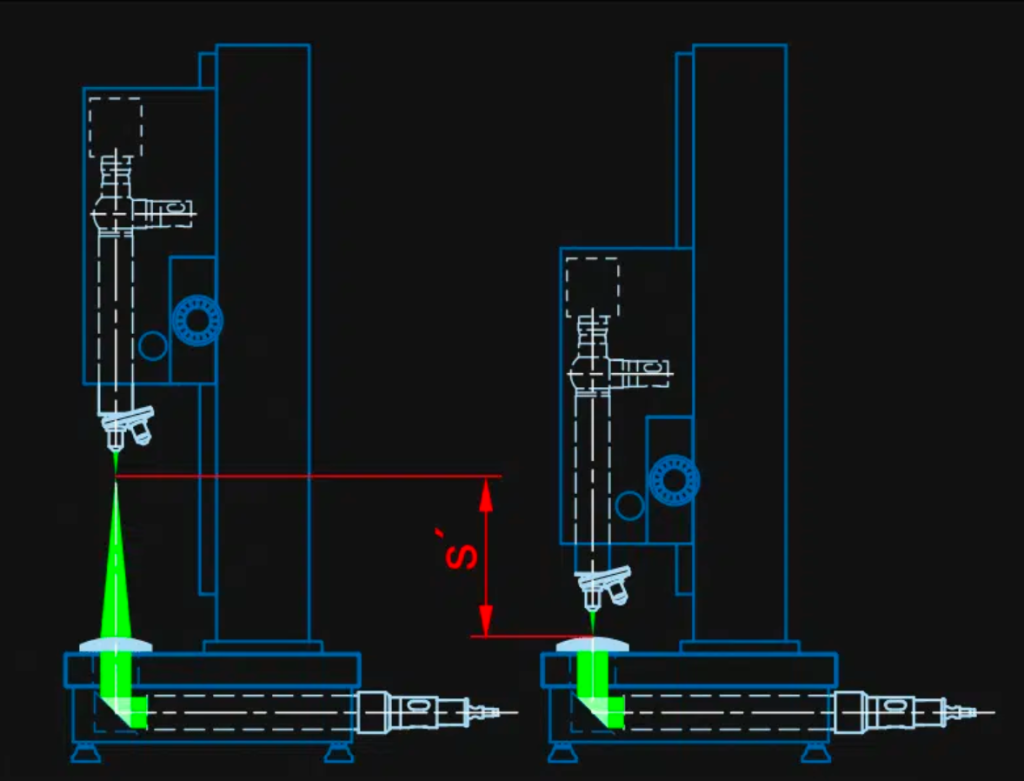

Вимірювання зворотної фокусної відстані

Вимірювальний колліматор проектує зображення сітки на нескінченність. Зразок формує це зображення у своїй фокальній площині. Зчитувальний телескоп складається з автоколіматора та мікроскопічного об’єктива. За допомогою вертикального переміщення зчитувального телескопа визначається відстань від зображення сітки до поверхні зразка. Процес вимірювання керується через меню з дисплея. Для вимірювання зворотної фокусної відстані можуть використовуватись комбінації 1, 2, 3, 4.

Технічні характеристики:

• Діапазон зворотної фокусної відстані (мм): 2 … 530
• Чиста апертура (мм): 28
• Максимальний діаметр зразка (мм): 200
• Відтворюваність: 0,02%…0,2%
• Точність вимірювання: 0,3%

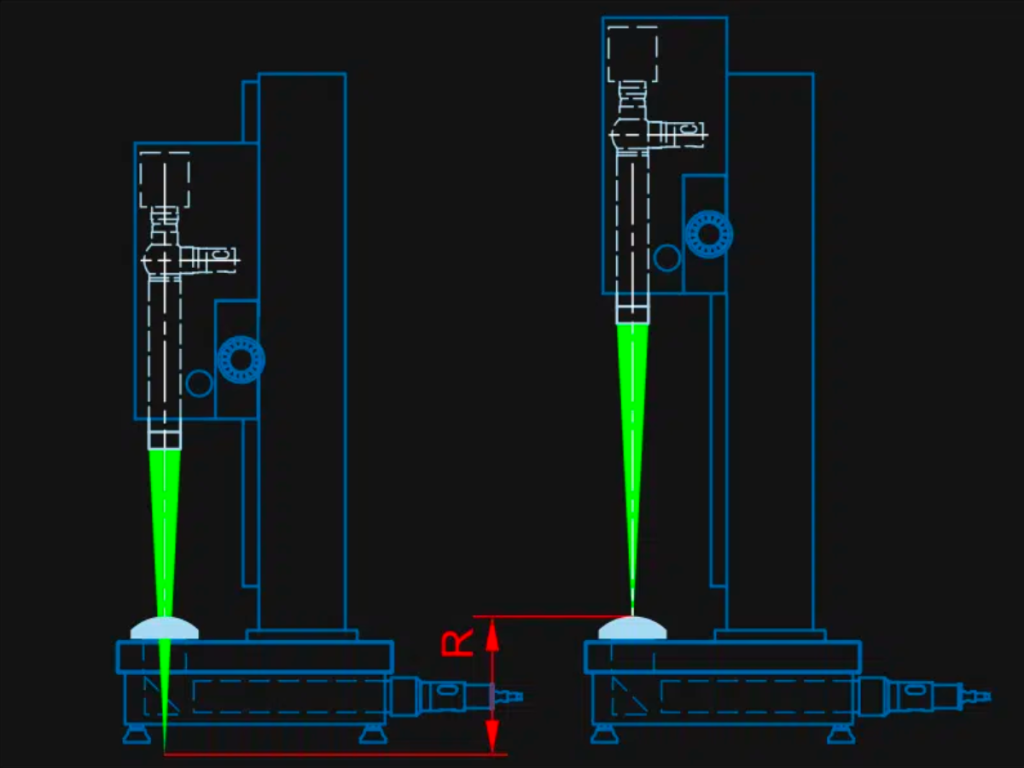

Вимірювання радіусів опуклих та увігнутих поверхонь

Для вимірювання використовується автоколіматор із ахроматичною насадкою. Автоколіматор формує зображення сітки у фокальній площині ахроматичної насадки. Така конфігурація забезпечує формування автоколімаційних зображень у вершині та центрі кривизни поверхні зразка. Вертикальна відстань R відповідає радіусу, який підлягає вимірюванню. Процес вимірювання керується через меню з дисплея. Для вимірювання опуклих і увігнутих радіусів можуть використовуватись комбінації 3, 4, 6.

Технічні характеристики:

• Діапазон вимірювання опуклих радіусів (мм): +5 … +530
• Діапазон вимірювання увігнутих радіусів (мм): –2 … –480
• Чиста апертура (мм): 28
• Максимальний діаметр зразка (мм): 200
• Відтворюваність: 0,02% … 0,2%
• Точність вимірювання: 0,3%

Вимірювання клинових кутів та паралельності

Для вимірювання використовується автоколіматор з револьверною головкою для сіток. Автоколіматор оснащений набором із шести діафрагм із мікроотвором (пінхол), кожна з яких відповідає певному клиновому куту. Паралельний пучок світла з автоколіматора відбивається від обох поверхонь зразка. Кожне відображення створює автоколімаційне зображення.

Якщо обидва зображення (від пінхолів) збігаються (а), поверхні зразка вважаються паралельними. Якщо зображення роздвоюється, значить присутній клин. Клиновий кут може бути в межах допуску (b) або поза межами допуску (c), визначеного відповідною діафрагмою.

Для тестування клинового кута та паралельності можуть використовуватися комбінації 4 та 7.
